Обвязка котла
Всем добрый день! Решил заменить старый котел на новый, и встал вопрос по обвязке. Столько информации в интернете, но зачастую она противоречивая — одни рекомендуют ставить гидрострелку, другие — обходиться прямой обвязкой, третьи советуют обязательно добавлять буферную емкость, особенно если котел твердотопливный. Хочется сделать всё правильно, чтобы потом не переделывать. Котел планирую комбинированный: газовый с возможностью подключения твердотопливного.
Интересует практический опыт: какие схемы действительно работают в долгосрочной перспективе? Какие элементы обязательны — группа безопасности, обратные клапаны, смесительные узлы, насосные группы? Как правильно развести контуры: отдельно на радиаторы и тёплый пол или через один коллектор?
Как вы делаете обвязку газовых и твердотопливных котлов? Делитесь схемами, фото, рекомендациями — буду благодарен за любой полезный опыт.
Занимаюсь монтажом отопления уже более 10 лет, так что немного расскажу из практики. Если речь идет о комбинированной системе с газовым и твердотопливным котлом, обвязку лучше сразу продумывать с возможностью изоляции одного котла от другого. Это значит — обратные клапаны, правильно настроенные трехходовые краны и циркуляционные насосы на каждый контур.
Для твердотопливного котла обязательно узел защиты от низкотемпературного возврата (это может быть насос с байпасом или специальный термоклапан), иначе со временем теплообменник может пойти трещинами. Газовый же котел проще в плане обвязки, но и там желательно отдельный насос, фильтр, группа безопасности.
Гидрострелку или буфер советую ставить, если есть тёплый пол и несколько контуров. Это поможет избежать перегревов и обеспечит стабильную работу. Обвязку делаю только через коллектор, это даёт максимальную гибкость и контроль по температуре. Ну и, конечно, не забывайте про расширительный бак и воздухоотводчики.
Буферная емкость действительно сильно облегчает жизнь, особенно с твердотопливными котлами. У меня дома установлен Atmos на дровах + запасной газовый Navien, так что пришлось всё грамотно продумать.

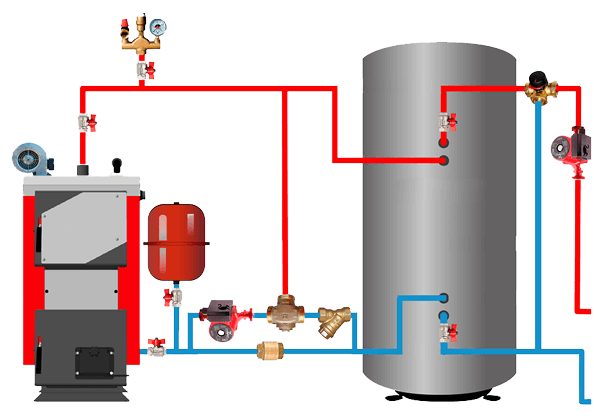

Я пошел по пути полной автоматизации: датчики температуры, термоголовки на коллекторах, отдельные насосные группы. Схема такая: от обоих котлов идёт подача в буферную ёмкость, а уже от неё — на систему отопления. Газовый котел включается, когда дрова прогорели и температура падает — автоматика сама включает нужный источник.
Обвязку делал медью + полипропилен на распределении, по инструкции обвязки газовых котлов и твердотопливных: https://journal.vencon.ua/chto-takoe-obvyazka-kotla-otopleniya-shemy-obvyazok-kak-pravilno-sdelat. Важный момент — обратные клапаны, чтобы один котел не грел другой. Ну и не забудьте о группе безопасности на каждом котле — давление, воздухоотвод, аварийный клапан. Это не только требование безопасности, но и гарантия, что котел прослужит дольше.
Как вы делаете обвязку газовых и твердотопливных котлов? Интересно сравнить разные подходы. У каждого своя логика и бюджет, но всегда можно почерпнуть что-то полезное.
